Protéger les vies et rester en sécurité
Le cadre tubulaire en acier de la série SECUFIRE®, à la fois stable et élancé, offre une protection élégante contre de multiples menaces. Même avec la protection combinée contre différents types de menaces, il est possible d’atteindre des classes de résistance élevées avec une grande proportion de verre :
Résistance à l’effraction et à l’évasion jusqu’à CR4 (essai des deux côtés), résistance aux balles jusqu’à FB4-NS et protection contre les attentats à la bombe (500 kg d’explosifs à une distance de 28 m). En outre, une protection contre l’incendie jusqu’à T30/EI30 peut être assurée en fonction de la conception et des autres exigences en matière de sécurité.
Quatre gammes de produits
SÄLZER propose quatre gammes de produits avec différentes profondeurs de profilé et caractéristiques de sécurité :
SECUFIRE® S (profondeur de base de 70 mm / épaisseur de remplissage max. 57 mm)
SECUFIRE® U (profondeur de base de 83 mm / épaisseur de remplissage max. 70 mm)
SECUFIRE® F (profondeur de base de 75 mm / épaisseur de remplissage max. 62 mm)
SECUFIRE® P (profondeur de base de 65 mm / épaisseur de remplissage max. 52 mm)
Une sécurité qui répond aux normes internationales et aux exigences individuelles
Portes à cadre tubulaire en acier de la série SECUFIRE®
Conformément à la norme DIN EN 1627-1630 jusqu'à CR4, vitrage conforme à la norme DIN EN 356 jusqu'à P8B.
Testé des deux côtés selon DIN EN 1627-1630 jusqu'à CR4, vitrage selon DIN EN 356 jusqu'à P8B.
Conformément à la norme DIN EN 1522-1523 jusqu’à FB4-NS, vitrage selon DIN EN 1063 jusqu’à BR4-NS
Testé conformément aux exigences spécifiques du client, par exemple avec 500 kg d’explosifs dans 28 m. Vitrage selon la conception de SÄLZER. GSA 2 (niveau de protection « très élevé »), ISO B (niveau de danger « sans danger ».
En fonction de la variante de conception et de la protection supplémentaire il est possible de réaliser une protection incendie jusqu'à T30/EI30.
En fonction de la variante de conception et de la protection supplémentaire il est possible de réaliser la protection contre la fumée jusqu'à S200.
Sur demande du client, les exigences de sécurité plus élevées sont également réalisables. Nous nous ferons un plaisir de vous aider à élaborer votre concept de sécurité dans le cadre d’un entretien personnel.
Conception | Profondeurs d´installation | Vitrage | Surface
Types de conception
Epaisseur du profilé | vitrage
La profondeur de construction des profilés et l'épaisseur des remplissages dépendent de la série choisie.
Options de remplissage : Vitrage, panneaux, grilles ou lamelles d'aération.
Dimensions
Les grandes portes sont testées, par exemple une porte simple résistante à l'entrée forcée de niveau CR4, avec un cadre de 1 500 x 3 000 mm. Dimensions de porte recommandées jusqu'à 1250 x 2 500 mm (les dimensions dépendent du poids du vantail et du lieu d'installation, effet bimétal).
Surface
Anodisé ou revêtu par poudre, recouvert de bois, d'acier inoxydable, de pierre, de bronze et d'autres options.
Résistance à la charge du vent
Selon le type, jusqu'au niveau C3 (pression d'essai : 1200 Pa)
Étanchéité à l'eau
Selon le type jusqu'au niveau E 900 (pression d'essai : 900 Pa)
Perméabilité à l'air
Selon le type jusqu'au niveau 4 (pression d'essai : 600 Pa)
Résistance aux chocs
Selon le type jusqu'au niveau 1 (hauteur de chute : 200 mm)
Isolation thermique
Selon le type, jusqu'à UW 0,9 W/m²K
Isolation acoustique
Selon le type de porte, jusqu'à RW 46 dB
Test de cycle de vie
Niveau 5 : 200 000 cycles d'ouverture et de fermeture avec un poids de battant de 400 kg.
Autres caractéristiques techniques

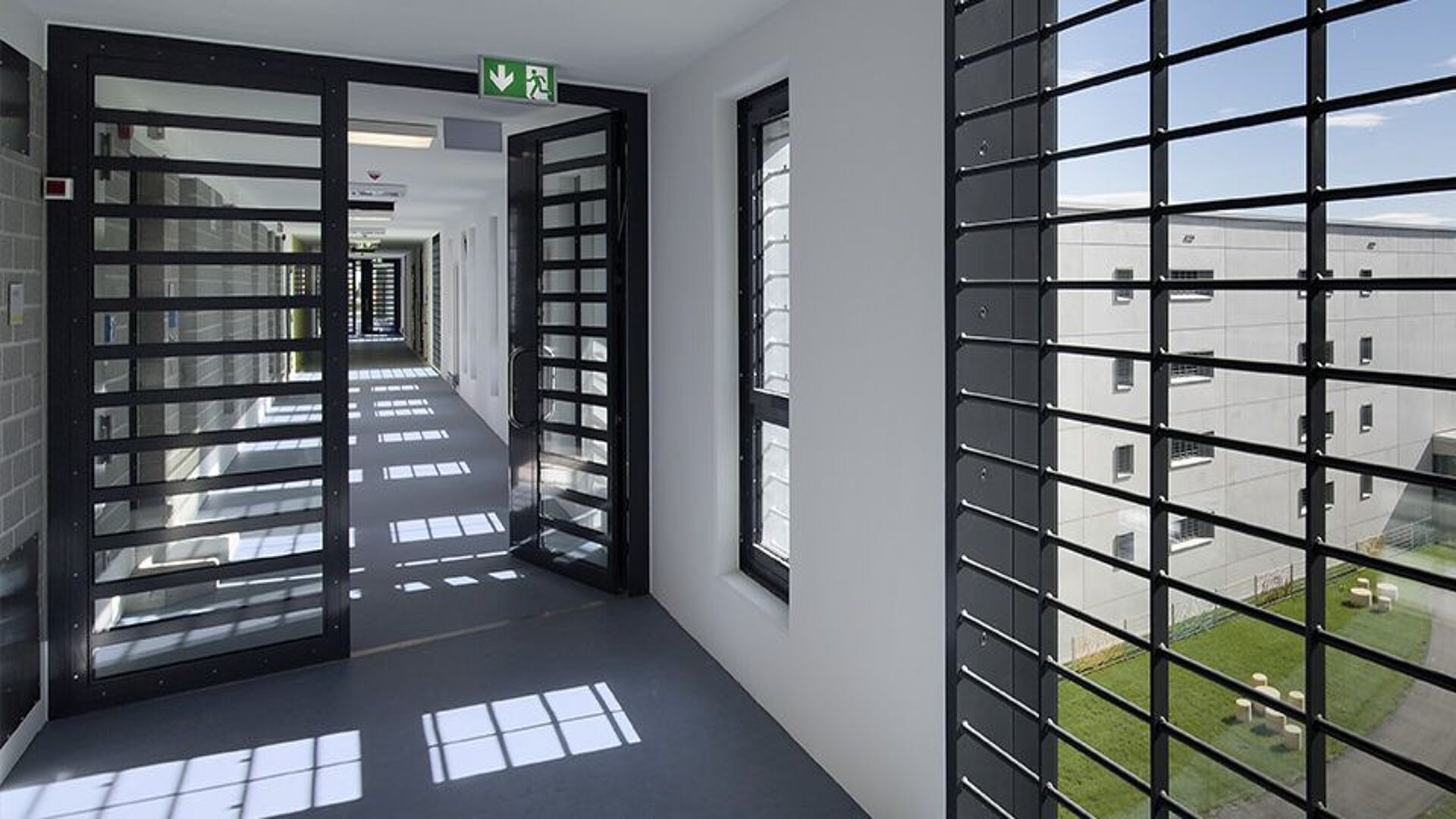

| Serrures | Ferrures | Toutes les serrures approuvées pour la classe de sécurité testée de la porte. Serrures mécaniques, électromécaniques ou motorisées, verrouillage simple ou multiple. Portes pour issues de secours testées selon DIN 179 et DIN 1125 (barre anti-panique) jusqu'à CR 4. Automatisation des portes et sas de sécurité possible. Toutes les ferrures testées et certifiées peuvent être installées dans le niveau de sécurité correspondant. Pour l'utilisation dans les prisons et les hôpitaux médico-légaux : avec des serrures spéciales pour les prisons, des systèmes de verrouillage simples jusqu'au niveau de résistance CR3 et des systèmes de verrouillage multiples jusqu'au niveau CR4. |
| Paumelles | poids du battant | Paumelles conçues pour des poids élevés. Options : Paumelles à souder, paumelles à visser, paumelles cachées. Fonctionnement aisé malgré un poids de vantail élevé jusqu'à 400kg. Poids plus élevés sur demande. |
| Seuil de porte |joint de sol | Avec seuil de porte, joint de sol abaissable ou entrées et sorties sans seuil (sans obstacle). |
| Largeur de vue | Malgré leurs propriétés de haute sécurité, les profilés ont des largeurs étroites : à partir de 30 mm. |
| Parclose | Pas de vissage visible des parcloses et pas de collage du vitrage nécessaire. Cette conception stable permet une aération naturelle du joint de verre et un guidage de l'eau |
| Montage |raccord | L'installation dans plusieurs matériaux de construction est possible. Résistance aux balles : une connexion murale résistante aux balles est testée et recommandée. |
Mit Sicherheit Leben schützen
Die stabile und dennoch schlanke Stahlrohrrahmenkonstruktion der Serie SECUFIRE® erlaubt die elegante Absicherung gegen mehrere Bedrohungszenarien. Selbst bei der kombinierten Absicherung gegen mehrere Bedrohungsarten werden hohe Sicherheitsklassen mit hohem Glasflächenanteil realisiert:
Einbruch- und Ausbruchhemmung bis RC4 (beidseitige Prüfung), Beschusssicherheit bis FB4-NS und Schutz gegen Sprengstoffanschläge (500 kg Sprengstoff | Abstand 28 m). Zusätzlich kann in Abhängigkeit von der Ausführungsvariante und den weiteren Absicherungsanforderungen Brandschutz bis T30/EI30 realisiert werden.
Vier Baureihen
SÄLZER bietet vier Baureihen, die sich durch unterschiedliche Profiltiefen und Sicherheitsausstattungen unterscheiden:
SECUFIRE® S (Bautiefe 70 mm/Füllungsdicke max. 57 mm)
SECUFIRE® U (Bautiefe 83 mm/ Füllungsdicke max. 70 mm)
SECUFIRE® F (Bautiefe 75 mm/ Füllungsdicke max. 62 mm)
SECUFIRE® P (Bautiefe 65 mm / Füllungsdicke max. 52 mm)
Sicherheit gemäß internationaler Sicherheitsstandards & individueller Anforderungen
Stahlrohrrahmen Serie SECUFIRE®
Gemäß DIN EN 1627-1630 bis RC4, Verglasung nach DIN EN 356 bis P8B.
Von der Außenseite und von der Innenseite gemäß DIN EN 1627-1630 bis RC4, Verglasung nach DIN EN 356 bis P8B geprüft.
Gemäß DIN EN 1522-1523 bis FB4-NS, Verglasung nach DIN EN 1063 bis BR4-NS.
Gemäß kundenspezifischen Anforderungen z.B. mit 500 kg Sprengstoff in 28 m geprüft. Verglasungen gemäß SÄLZER Aufbau. GSA 2 (Protection Level, „Very High“), ISO B (Hazard-Rating, „No Hazard“).
In Abhängigkeit von der Ausführungsvariante, den weiteren Absicherungen kann Brandschutz bis T30/EI30 realisiert werden.
In Abhängigkeit von der Ausführungsvariante und den weiteren Absicherungen Rauchschutz bis S200.
Auf Kundenwunsch sind auch höhere Sicherheitsanforderungen realisierbar, sehr gerne beraten wir Sie im persönlichen Gespräch bei der Erstellung Ihres Schutzkonzeptes.
Design | Einbautiefen | Verglasung | Oberfläche
Designvarianten
Profilbautiefe, Verglasung
Profilbautiefe und Füllungsdicken sind abhängig von der gewählten Baureihe.
Füllungsoptionen: Verglasung, Paneele, Gitter oder Lüftungslamellen.
Größen
Großflächige Türen geprüft, z.B. 1-flg. Tür, Rahmenaußenmaß 1.500 x
3.000 mm. Empfohlene Größen bis 1.250 x 2.500 mm (Größe u.a. abhängig vom Flügelgewicht und Einsatzort (Bimetalleffekt).
Oberfläche
Grundierung, Nasslackierung oder Pulverbeschichtung, Farbgestaltung nach Wahl. Beplankungen z.B. mit verschiedensten Holzarten (auch Denkmalschutzanforderungen), Edelstahl, Stein, Bronze.
Widerstand gegen Windlast
Je nach Ausführung bis Klasse C3 (Prüfdruck: 1.200 Pa)
Schlagregendichtheit
Je nach Ausführung bis Klassen bis E 900 (Prüfdruck: 900 Pascal)
Luftdurchlässigkeit
Je nach Ausführung bis Klasse 4 (Prüfdruck: 600 Pa)
Stoßfestigkeit
Je nach Ausführung bis Klasse 1 (Fallhöhe: 200 mm)
Wärmeschutz
Je nach Ausführung bis Uw 0,9 W/m²K
Schallschutz
Je nach Ausführung bis RW 46 dB
Dauerfunktion
Klasse C5: 200.000 Öffnungs- und Schließzyklen mit 400kg Flügelgewicht
Weitere technische Eigenschaften
| Schlösser | Schutzbeschläge | Generell: Mechanische, elektro-mechanische oder motorische Schlösser, einfach- oder mehrfach verriegelnd. Einsetzbar in Flucht- und Rettungswegen („Antipanikfunktion“) mit Notausgangsverschlüssen gemäß DIN 179 bzw. Paniktürverschlüssen gemäß DIN 1125 bis RC4 geprüft. Türautomation und Schleusenbetrieb möglich. Alle in der jeweiligen Sicherheitsstufe geprüften und zugelassenen Schutzbeschläge können eingebaut werden. Für den Einsatz in der JVA und in der Forensik: Mit einfachverriegelnden (bis RC3) und mit mehrfachverriegelnden Gewahrsams- und Haftraumschlösser (bis RC4) geprüft. |
Bänder | Flügelgewichte | Für hohe Gewichte ausgelegte Bänder. Optionen: Anschweißbänder, Schraubbänder, verdeckte Bänder. Leichtgängigkeit trotz hoher Flügelgewichte bis 400kg. Höhere Gewichte auf Anfrage. |
| Türschwelle | Bodendichtung | Mit Türschwelle, absenkbarer Bodendichtung oder schwellenlose Ein– und Ausgänge (Barrierefrei). |
| Ansichtsbreiten | Trotz hoher Sicherheitseigenschaften schmale Ansichtsbreiten der Profile ab 30 mm. |
| Glashalteleisten | Keine sichtbare Verschraubung der Glashalteleisten und keine Verklebung der Verglasung erforderlich. Dies ermöglicht eine natürliche Glasfalzbelüftung und Wasserführung. |
| Montage | Wandanschluss | Zulässig für Einbau in Ziegelmauerwerk, Porenbeton, KS-Mauerwerk, Stahlrohrrahmen. Durchschusshemmung: SÄLZER empfiehlt nicht nur das Element sondern auch die Anbindungen in das Mauerwerk (Wandanschluss) gegen Durchschuss zu schützen. |
